帮助客户在安装前做好规划

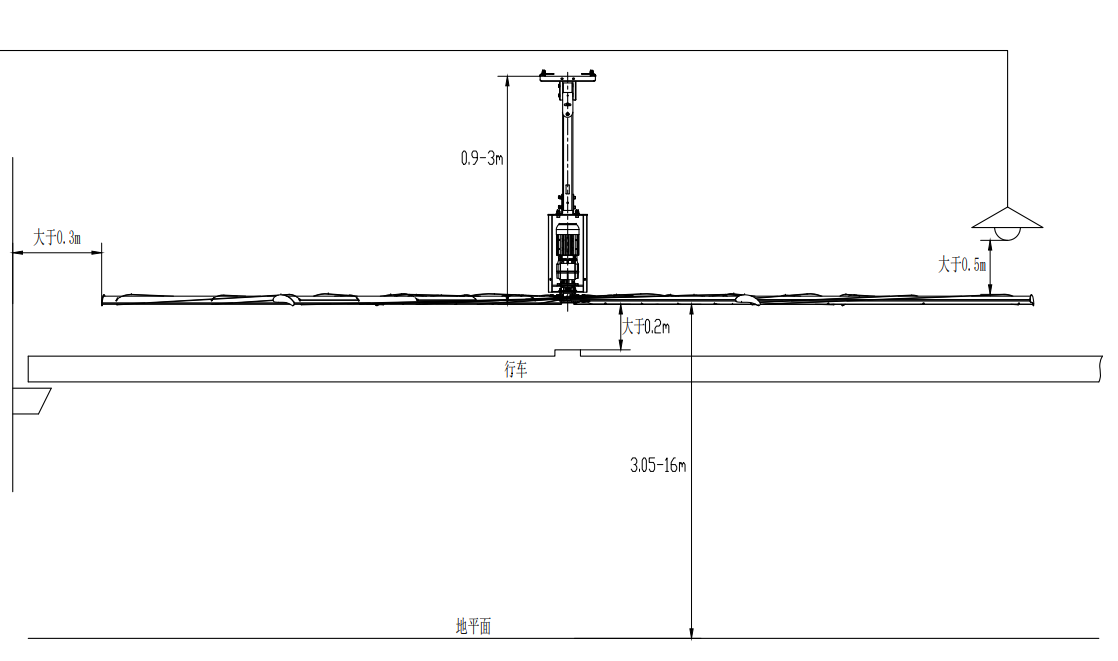

超大吊扇与周围建筑物，障碍物的最小距离要求
采购前对应用心中有数，节约资源
现场建筑数据 | 安装现场的总长度，跨距及跨距数；总宽度及跨距数，台数、分布和布局参见《基础数据》 现场高度，是否安装有行车，如果有，行车与屋面横梁的净空距离， 行车与地面的间距。 对混凝土建筑，特别是跨距小于10米的，建议在横跨采用3跨安装2台的安装方式，布局更经济。 确认现场建筑结构 □绗架结构□混凝土多层厂房□其它结构。 现场的其它设施，例如照明灯，消防管， 监控等，是否与安装位置有干涉。 风扇是否要安装在大型固定设备的正上方，必瑞客建议此情形下移动安装位置，避免增加日后维修成本。 |
现场电源数据 | 拟采用380V/3P， 或者 220V/1P 电源。 供电配电柜的位置，配电柜与风扇控制盒的距离，控制盒与风扇电机的距离。 一般情况下，风扇控制盒与电机的布线距离不超过30米，避免控制信号失真，控制盒噪音及故障。 采用集控方式，确定中空室的位置及与各台风扇的距离。 线管需要镀锌管或者PVC管 |
设备选型 | 室内高度6米及以下，推荐必瑞客轻质款 室内高度在8-14米， 推荐必瑞客4叶片经典款或5叶片常规款 室内高度在16-18米，推荐必瑞客4叶片经典款，直径4.9米的长度吊扇。 |

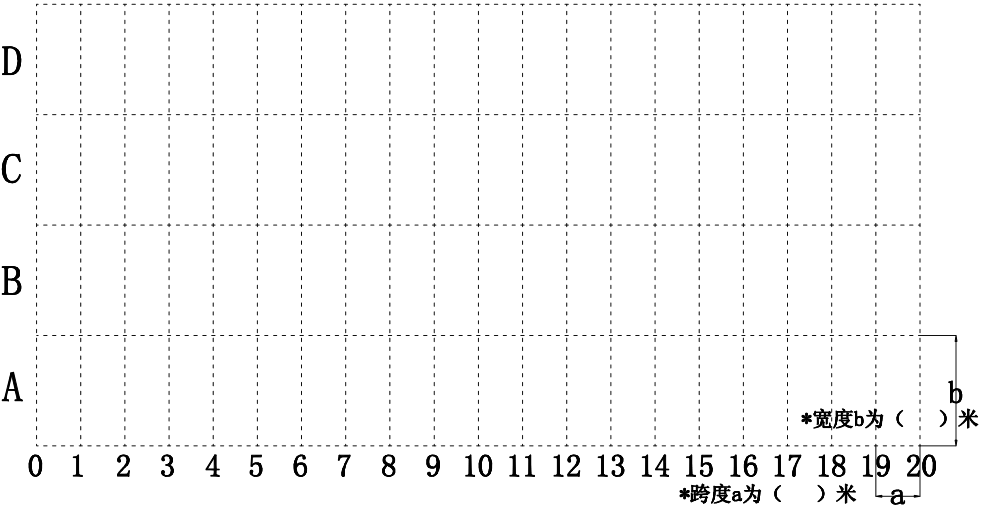

注：
1、请在上图中用实线在虚线上描画出厂房的轮廓；
2、用“| |”图案标出厂房大门所在的位置；
3、用“ ”图案标出超大吊扇取电的电源所在位置。
4、请用“X”图案标出超大吊扇的安装点所在位置

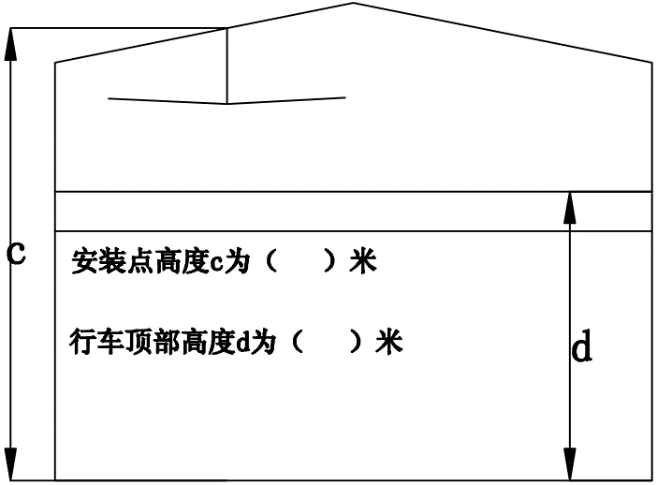

（工字钢结构立面图）

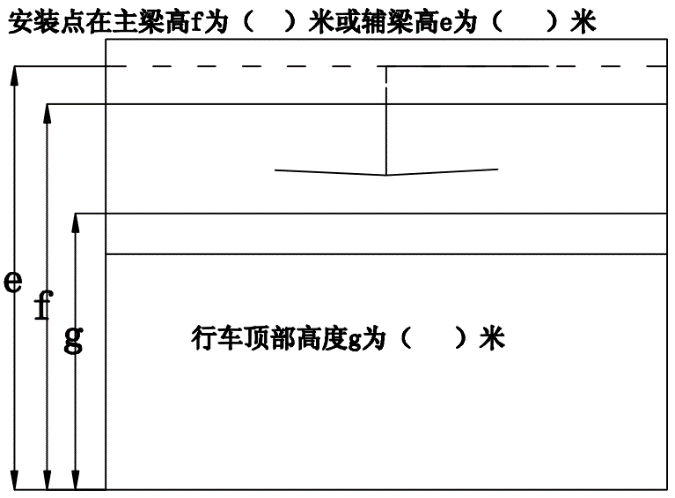

（混凝土结构立面图）
客户全称 | |||
屋顶结构（选择） | 工字钢 / 混凝土 / 圆管结构 / 其他，其宽度约为（ ）米 | ||
风扇型号 | H /D ，直径（ ）米 | 风扇数量 | （ ）台 |
吊杆长度 | （ ）米 | 是否有檩条（选择） | 有 / 无 |
电缆长度 | （ ）米 | 布线管（选择） | PVC / 镀锌管 |
钢丝绳长度 | （ ）米 | 电源参数（选择） | 380伏/220伏 |
